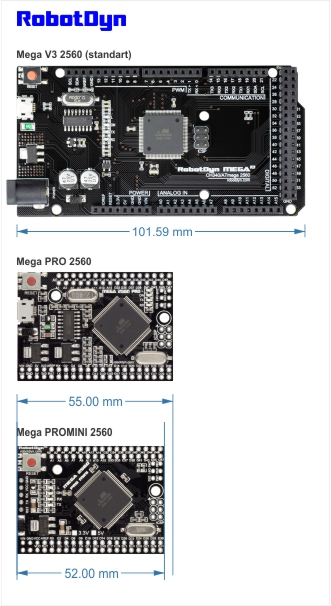

Mega 2560 PRO MINI, ATmega2560-16AU
Resumen
Placa ATmega2560 16 MHz con 54 pines digitales (15 PWM), 16 entradas analógicas, 4 UARTs hardware, 256 KB de flash. Para proyectos que exceden los límites del UNO — múltiples sensores, motores paso a paso, pantallas TFT complejas, impresoras 3D (RAMPS), controladores CNC.
Galería
Especificaciones
| Especificación | Valor |
|---|---|
| Microcontroller | ATmega2560-16AU |
| Clock | 16 MHz quartz crystal |
| Flash Memory | 256 KB |
| SRAM | 8 KB |
| EEPROM | 4 KB |
| USB | None (external USB-TTL required) |
| Dimensions | 38 × 52 mm |
| Digital I/O Pins | 54 (15 PWM) |
| Analog Input Pins | 16 |
| UART | 4 hardware serial ports |
| Operating Voltage | 5 V |
| Input Voltage (Vin) | 6–9 V DC (peak 18 V) |
| Power Output | 5 V @ 800 mA, 3.3 V @ 800 mA |
Usos comunes
- Placas base de impresoras 3D (alternativa RAMPS)
- Registradores de datos multicanal (16 ADC)
- Controladores de iluminación de escenario (54 salidas PWM)
- Hubs de sensores industriales (múltiples I²C/SPI/UART)
- Controladores CNC (GRBL — más ejes que el UNO)
